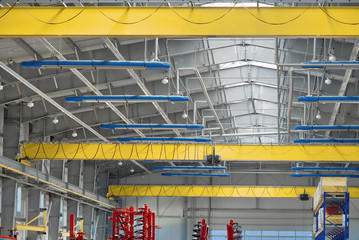

SMS Vinç olarak ürettiğimiz tek kiriş köprülü vinç sistemleri, yüksek mukavemetli ve endüstriyel kullanıma uygun çelik konstrüksiyon ile tasarlanır. Taşıma kapasitesi, uzun ömür ve işletme güvenliği açısından çelik yapımız vinç sisteminin kalbidir.
Ana taşıyıcı kiriş, genellikle S235JR veya S355JR kalite yapısal çelikten imal edilir.
Kiriş yapısı; uygulamaya bağlı olarak kutu (box) tip ya da I-profil (monoray) olarak tasarlanır.
Kutu kiriş sistemleri, özellikle uzun açıklıklarda ve yüksek tonajlarda burulma ve sehim riskine karşı üstün performans sunar.
Vinç yapısı, EN 1090 ve DIN normlarına uygun kaynaklı imalatla üretilir.
Çelik yapı, FEM ve DIN normlarına uygun mühendislik hesaplarıyla analiz edilir.
Ağırlık/taşıma kapasitesi oranı optimize edilerek vinç ömrü uzatılır ve enerji tüketimi düşürülür.
Korozyona karşı direnç sağlamak amacıyla kumlama, astarlama ve endüstriyel boya uygulamaları standart olarak yapılır.
Çelik yapılar, fabrika yerleşimine ve proses gereksinimlerine göre özel ölçülerle tasarlanabilir.
Dar alanlar, alçak tavanlar ve zorlayıcı montaj koşulları için özel çözümler sunulur.
Uzun ömürlü, düşük bakım gerektiren tasarım
CE belgeli, Avrupa standartlarında üretim
Yüksek mühendislik kalitesi ve kaynak sertifikalı imalat
Projenize özel, yerinde keşif ve statik analiz desteği
SMS Vinç tarafından üretilen çift kiriş köprülü vinç sistemleri, yüksek taşıma kapasiteleri ve geniş açıklıklar için geliştirilmiş endüstriyel çelik konstrüksiyon çözümleridir. Ağır şartlara uygun tasarımıyla maksimum performans ve uzun ömür sunar.
Ana taşıyıcı çift kiriş yapısı, genellikle S235JR veya S275JR kalite yapısal çelikten imal edilir.
Kirişler, kutu kesitli (box girder) olarak kaynaklı imalatla üretilir.
Burulma, sehim ve titreşimlere karşı yüksek direnç sağlar.
Kirişler arası bağlantılar, rijitliği artıracak şekilde mühendislik hesaplarına göre tasarlanır.
Tasarımlar FEM (DIN EN 15011), DIN 4132 gibi uluslararası standartlara uygun olarak yapılır.
Yük analizleri, sapma limitleri ve titreşim kontrolleri mühendislik yazılımlarıyla hesaplanır.
Projeye özel statik analizlerle kiriş yüksekliği ve açıklık oranı optimize edilir.
Tüm çelik yapılar EN 1090 sertifikalı üretim süreçlerinden geçer.
Yüzey hazırlığı; kumlama, epoksi astar ve endüstriyel boya uygulamalarıyla tamamlanır.
Gerektiğinde ısı işlemi ve kaynak sonrası gerilim giderme gibi özel işlemler uygulanır.
Çift kiriş sistemler 10 ton üzeri yükler, geniş açıklıklar ve proses vinçleri için idealdir.
Trolley (arabacık) sistemi iki kiriş arasında hareket ederek daha yüksek kaldırma yüksekliği sağlar.
320 tona kadar yük kapasitesi
Geniş açıklık ve ağır hizmet çözümleri
Projeye özel mühendislik desteği
Avrupa normlarına uygun üretim ve belgelendirme
Servis kolaylığı, uzun ömür ve maksimum güvenlik
SMS Vinç olarak sunduğumuz köprülü vinç sistemleri yalnızca köprüden ibaret değildir. Sistemin güvenliği, stabilitesi ve uzun ömürlü çalışması için taşıyıcı kolonlar, kiriş bağlantıları ve ray sistemleri kritik öneme sahiptir.
Vinç köprüsünü taşıyan temel dikey elemanlardır.
Genellikle S235JR kalite çelikten imal edilir.
Kesit tipi, yük kapasitesine göre kutu profil veya NPI/HEB profillerden seçilir.
Rijit bağlantılarla titreşim ve moment etkilerine karşı güçlendirilir.
İhtiyaca göre zemine ankrajlı veya taşınabilir ayaklı üretilebilir.
Köprülü vincin en kritik yatay taşıyıcı elemanıdır.
Tek kiriş sistemlerde I-profil veya hafif kutu kesit, çift kiriş sistemlerde ise kutu kesitli kaynaklı imalat tercih edilir.
Kaynak işlemleri EN 1090-2’ye uygun yapılır.
FEM sınıfına göre sehim oranları hesaplanır.
Üretim sonrası ölçüsel ve yüzeysel kontrollerden geçirilir.
Vinç arabasının ve köprü vincin düzgün, sessiz ve kontrollü hareketini sağlar.
Köprü rayları DIN 536 standardına uygun raylardan seçilir.
Tek kirişte genellikle IPE profiller, çift kirişte özel ray şeritleri kullanılır.
Raylar traverslere cıvatalı ya da kaynaklı şekilde monte edilir.
Gerektiğinde vibrasyon sönümleyici altlıklar uygulanarak ses ve darbe azaltılır.
Ağır yükler için yüksek dayanım ve düşük deformasyon
Projeye özel statik ve dinamik hesaplarla güvenli tasarım
Modüler yapı ile hızlı montaj ve genişletilebilirlik
Uluslararası standartlara uygun üretim
Tüm bileşenlerde CE uygunluğu ve mühendislik garantisi
